Stabilimento Locomotive - macchine ausiliarie per officina aggiustaggio e montaggio
Contenuto
- Identificativo
- DTA.I00104
- Archivio, fondo o serie di appartenenza
-
Vedi tutti i contenuti con questo valore
ARCHIVIO ANSALDO
-
Vedi tutti i contenuti con questo valore
DISEGNI TECNICI ANSALDO
- Cartiglio e altri elementi testuali
- "Gio. Ansaldo & C. Locomotive. I. Dis. 104. Macchine ausiliare per officina aggiustaggio e montaggio"
- Descrizione

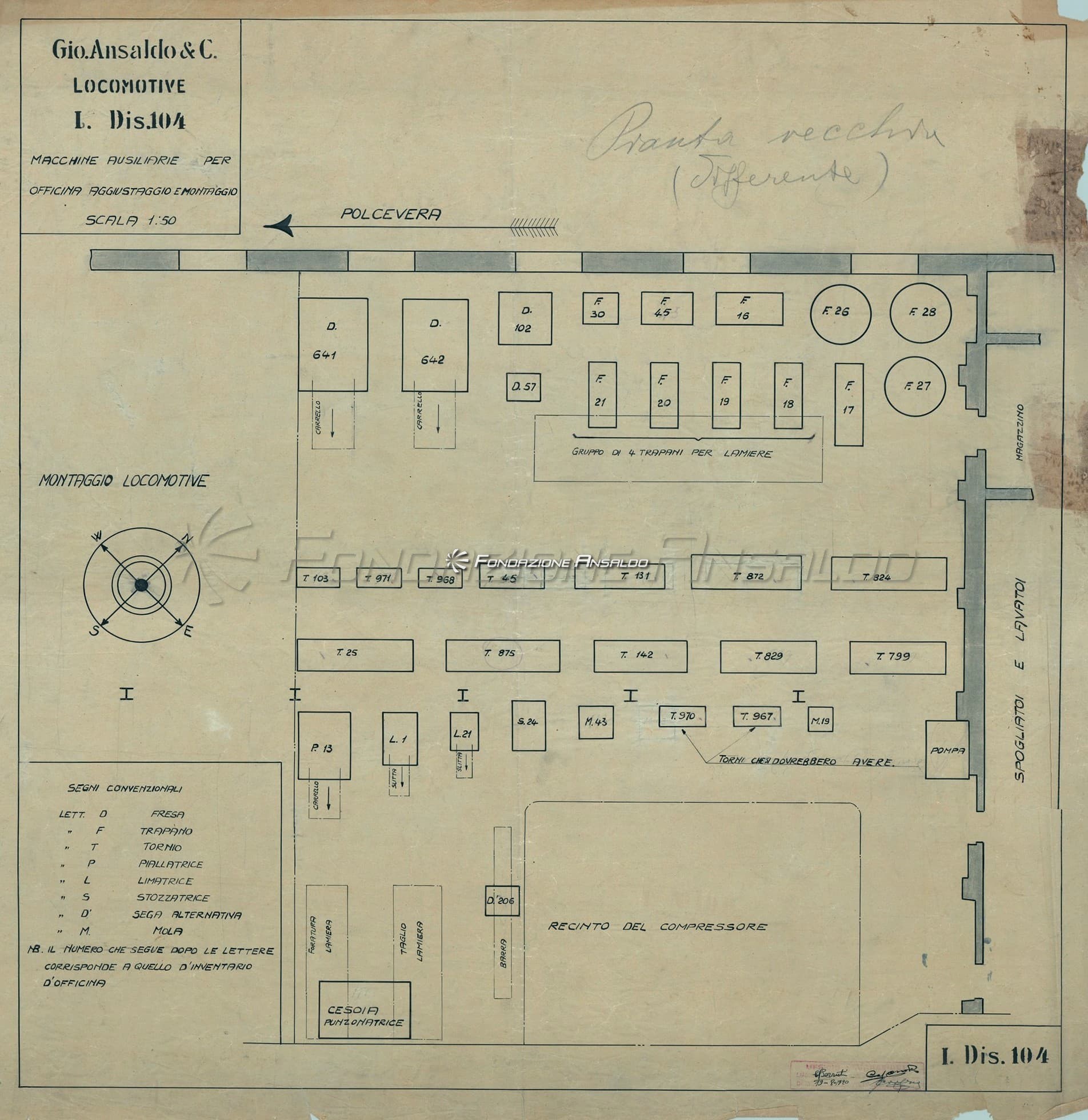

- Planimetria della disposizione dei macchinari (trapani, torni, frese, laminatrici, ecc.) presenti nell'Officina aggiustaggio e montaggio locomotive di Sampierdarena
- Consistenza
- 1 disegno
- Data testuale
- 1920 agosto 13
- Autore
- Ufficio Lavorazione (seguono firme illeggibili)
- Soggetto produttore
-
Ansaldo (1853 - ***)
- Tipo di rappresentazione
- Planimetria
- Supporto
- Carta da lucido
- Scala e misure
- Scala 1:50; h. 647 x h. 580 mm
- Tecnica
- Inchiostro di china
- Acquerello
- Esecuzione
- Tecnigrafo
- Stato di conservazione e danni
- Mediocre
- Collocazione e altre note
- Scatola 134 - Pacco 415 -"Archivio Meccanico - Archivio disegni. Locomotive G1"
