Locomotiva R.95 - 401 con assi Klien Lindner - Disposizione delle condutture per il freno Hardy e timoneria

Contenuto

Collezione

DISEGNI TECNICI ANSALDO

ARCHIVIO ANSALDO

Comparto ferroviario

Locomotive R.95 con sistema Klien-Lindner

Titolo

Locomotiva R.95 - 401 con assi Klien Lindner - Disposizione delle condutture per il freno Hardy e timoneria

Identificativo

DTA.F03154/E

Archivio, fondo o serie di appartenenza

Vedi tutti i contenuti con questo valoreARCHIVIO ANSALDO

Vedi tutti i contenuti con questo valoreDISEGNI TECNICI ANSALDO

Cartiglio e altri elementi testuali

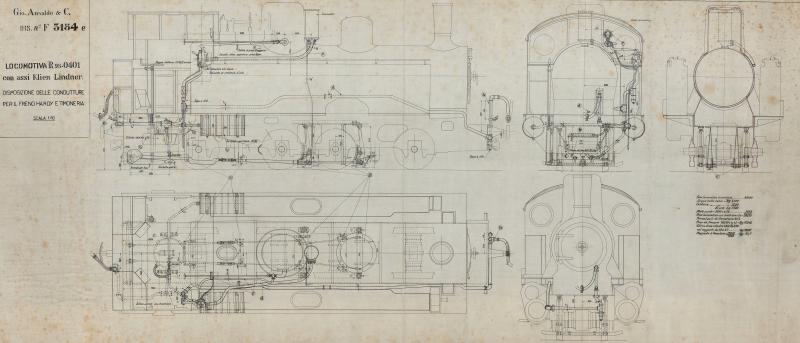

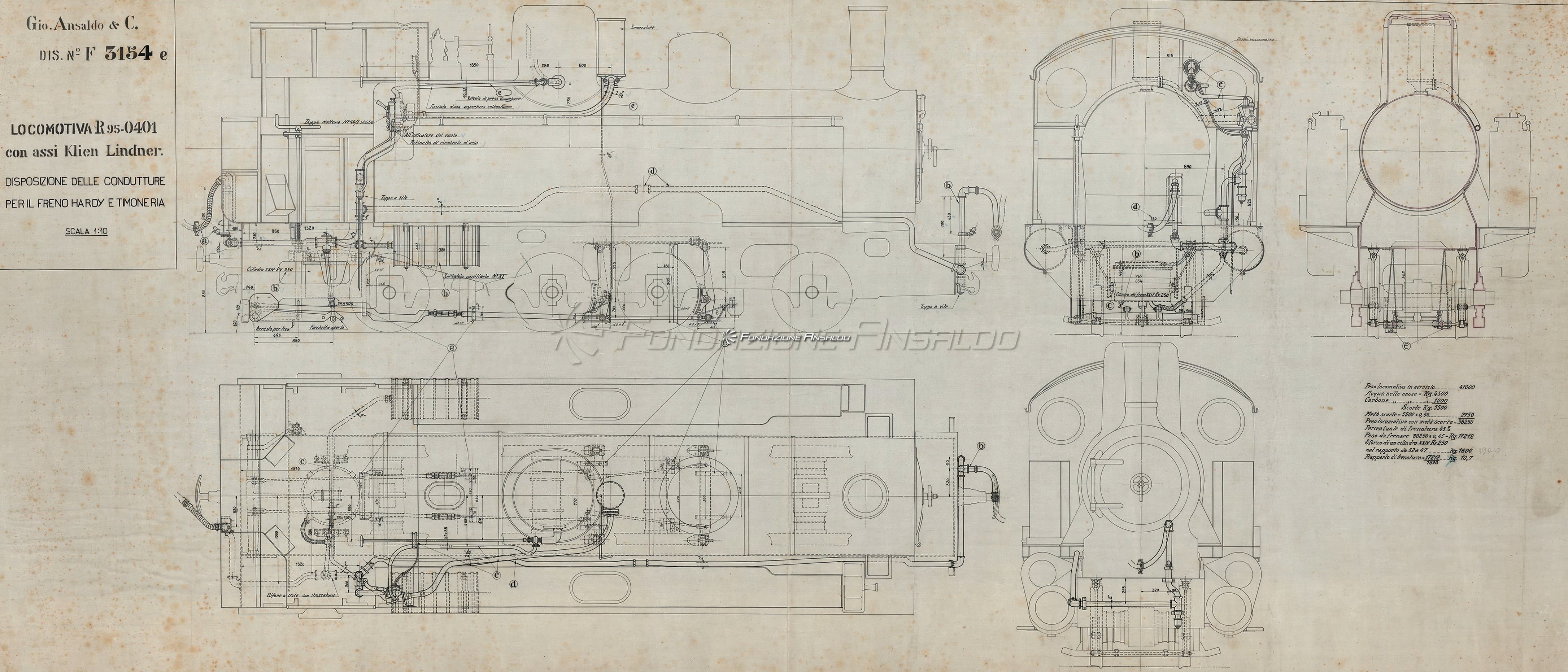

"Gio. Ansaldo & C. Dis. n. F 3154 e. Locomotiva R.95 - 0401 con assi Klien Lindner. Disposizione delle condutture per il freno Hardy e timoneria"

Consistenza

1 disegno

Data testuale

Senza data ma 1921 - 1922

Autore

Gio. Ansaldo & C.

Committenza

Ferrovie eritree

Soggetto produttore

Ansaldo (1853 - ***)

Tipo di rappresentazione

Sezione longitudinale/laterale

Supporto

Carta telata

Scala e misure

Scala 1:10; h. 830 x b. 1840 mm

Tecnica

Inchiostro di china

Esecuzione

Tecnigrafo

Stato di conservazione e danni

Discreto

Collocazione e altre note

Scatola 135 - Pacco 417 - "Archivio Meccanico - Archivio disegni. R. 95. Locomotive. Tele. Anno 1926 - 1935"

Temi correlati

Comparto filo-ferro-tranviario

Mercati esteri

Progettazione tecnica
