Costruzione 102/35 S.1914 - calcoli diversi
Identificativo
DTA.A02063
Cartiglio e altri elementi testuali

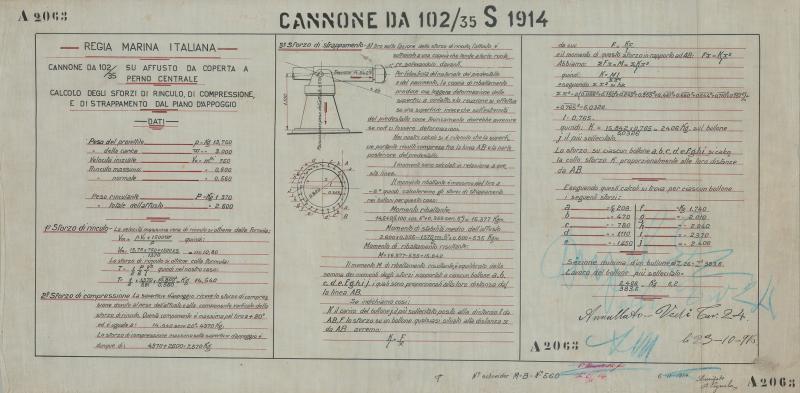

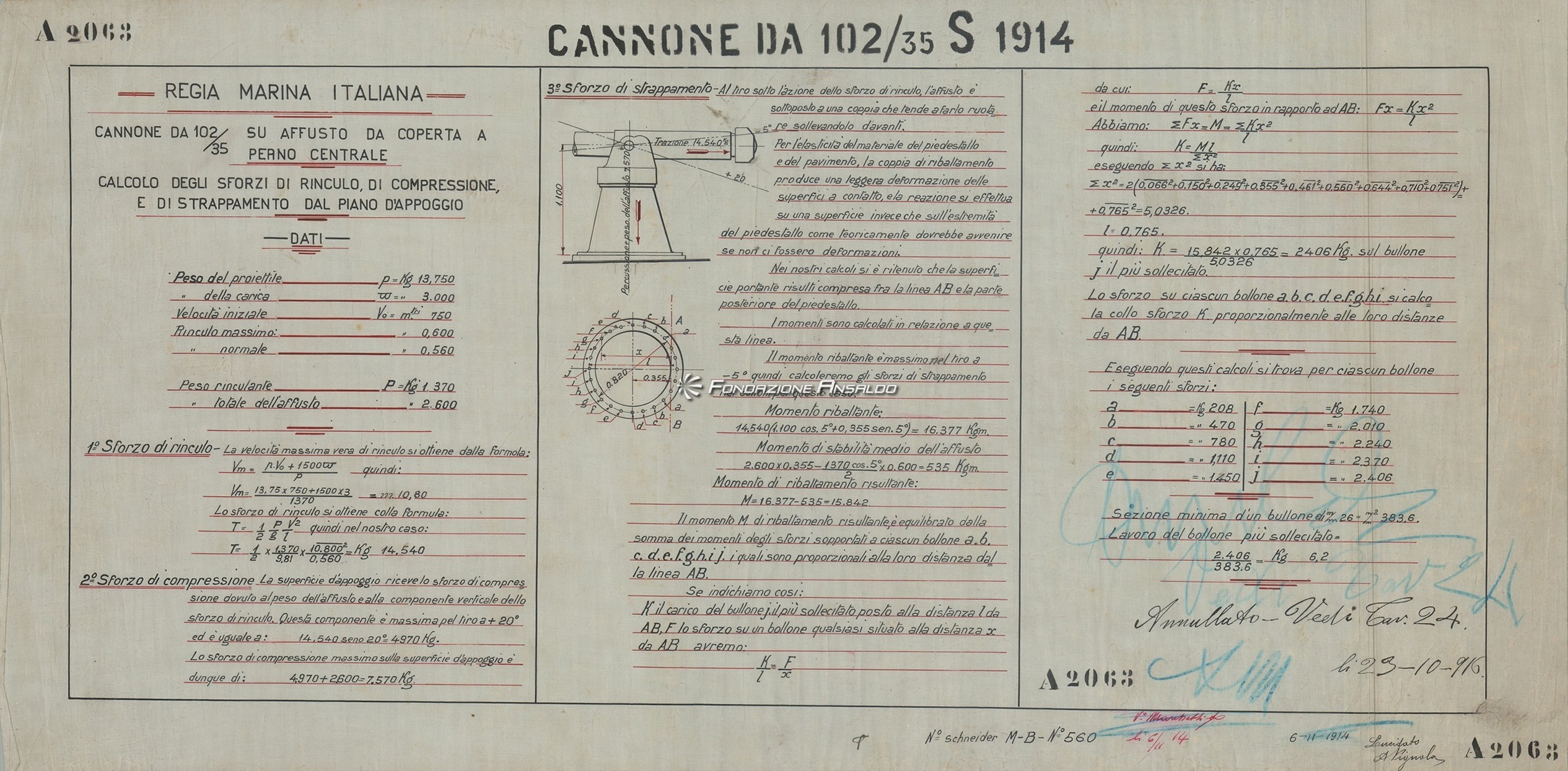

"A.2063 Cannone da 102/35 S(chnider) 1914 - Regia Marina Italiana - su affusto da coperta a perno centrale. Calcolo degli sforzi di rinculo, di compressione e di strappamento dal piano d'appoggio"
Descrizione
Si segnala la presenza della numerazione precedente Schneider M-B-n. 560; e l'annotazione che annulla il disegno "annullato. Vedi Tav. 24 li 23-10-1916".
Consistenza
1 disegno
Data testuale
1914 novembre 6
Autore
Schnider
Autori secondari
Gio. Ansaldo & C.
Vignola (lucidista)
Vignola (lucidista)
Committenza
Regia Marina Italiana
Soggetto produttore
Tipo di rappresentazione
Studio/schizzo
Scala e misure
Senza scala; h. 350 x b. 700 mm
Tecnica
Inchiostro di china
China colorata
Esecuzione
Tecnigrafo
Stato di conservazione e danni
Buono
Collocazione e altre note
Scatola 64 - Pacco 196 - "Archivio Meccanico - Archivio disegni. Costruzione 102/35. 1914"
