Attrezzi per Locomotive gruppo 743 - scappamento motore, respingenti e particolari delle ruote motrici ed accoppiate
Contenuto
- Identificativo
- DTA.AN2621
- Archivio, fondo o serie di appartenenza
-
Vedi tutti i contenuti con questo valore
ARCHIVIO ANSALDO
-
Vedi tutti i contenuti con questo valore
DISEGNI TECNICI ANSALDO
- Cartiglio e altri elementi testuali

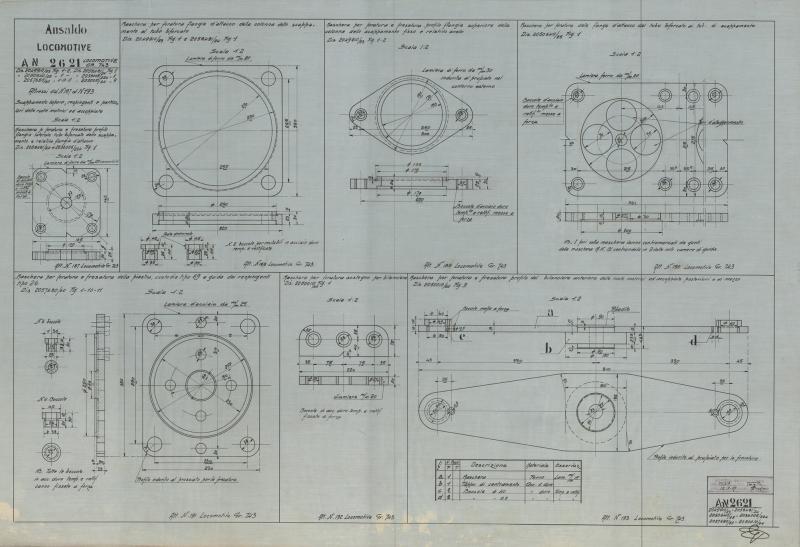

- "Ansaldo Locomotive AN2621. Locomotive Gruppo 743. Attrezzi dal num. 187 al 193. Scappamento motore, respingenti e particolari delle ruote motrici ed accoppiate"
- Consistenza
- 1 disegno
- Data testuale
- 1927 settembre 15
- Autore
- Ansaldo Locomotive
- Soggetto produttore
-
Ansaldo (1853 - ***)
- Tipo di rappresentazione
- Sezione longitudinale/frontale
- Particolari
- Supporto
- Carta telata
- Scala e misure
- Scala 1:1; h. 670 x b. 1000 mm
- Tecnica
- Inchiostro di china
- Esecuzione
- Tecnigrafo
- Stato di conservazione e danni
- Buono
- Collocazione e altre note
- Scatola 215 - Pacco 626 - "G. 2501 al 3401. Locomotive. Tele attrezzi"
