Lancia proiettili illuminanti da 120 e lancia bombe da 210

Collezione: DISEGNI TECNICI ANSALDO; ARCHIVIO ANSALDO; Comparto bellico; Artiglierie navali

Titolo: Lancia proiettili illuminanti da 120 e lancia bombe da 210
Identificativo: DTA.B60226
Archivio, fondo o serie di appartenenza: Vedi tutti i contenuti con questo valore ARCHIVIO ANSALDO; Vedi tutti i contenuti con questo valore DISEGNI TECNICI ANSALDO

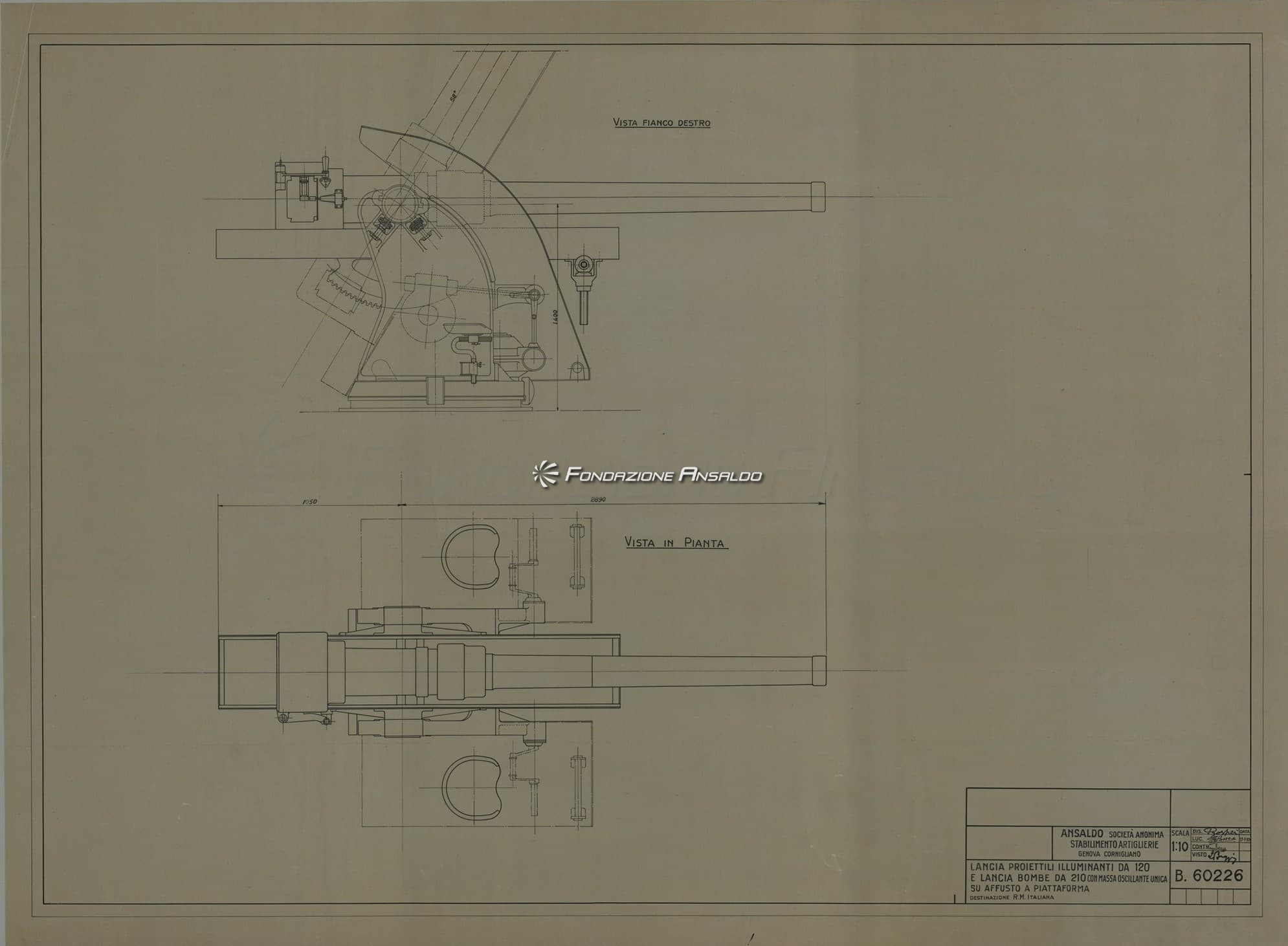

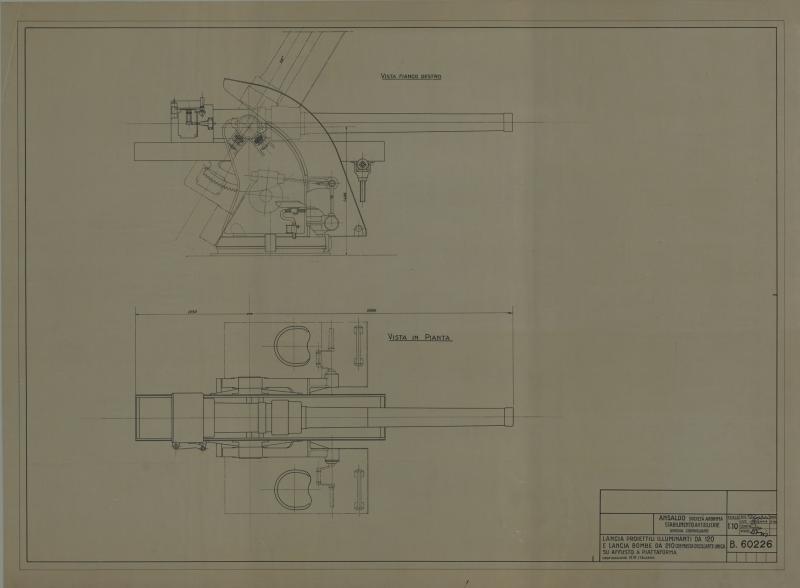

Cartiglio e altri elementi testuali: "Ansaldo Società Anonima stabilimento Artiglierie Genova Cornigliano. Lancia proiettili illuminanti da 120 e lancia bombe da 210, con massa oscillante unica, su affusto a piattaforma. Destinazione Regia Marina Italiana. B60226"
Consistenza: 1 disegno
Data testuale: 1939 gennaio 17
Data topica: Genova Cornigliano
Autore: Ansaldo S.A.
Committenza: Regia Marina Italiana
Soggetto produttore: Ansaldo (1853 - ***)
Tipo di rappresentazione: Sezione longitudinale/laterale; Vista in pianta
Supporto: Carta telata
Scala e misure: Scala 1:10; h. 640 x b. 880 mm
Tecnica: Inchiostro di china
Esecuzione: Tecnigrafo
Stato di conservazione e danni: Buono
Collocazione e altre note: Scatola 203 - Pacco 596 - "Bocche da fuoco"
Temi correlati: Comparto bellico; Produzione bellica navale; Progettazione tecnica
